PCB’A 驱动板代客先进制造  PCBA design and manufacturing, Driving Board for TFT Display Module;

      我们公司为客户提供代客先进制造服务,亦称OEMEMS

电子产品制造服务,专为制造那些产品质量要求高、高可靠性、

精度高、附加值高的电子产品。

    HDB8bdb-D256A, drive and control color TFT digital LCD module, pixel resolution from 320*240800*600, uses I/O connecting way, for 8-bit databus, display 256 colors;

512 SRAM a big capacity and a fast for display.

      Adaptable CPU51, 96, X86, 8088, Z80, MSP430, MEGA128, ARM7, DSP;

我们提供的先进制造服务,其主要工艺是在电子线路板上装填精密零件,再与塑胶结构件组装成电子应用产品。

    为了更好的方便和服务我们的客户,我们也提供配套的产品工程设计服务:从零件/样板模型的三维扫描抄数(收集数据)开始,制图,按客户意见修改样板模型,产品工程设计;

    经我们生产出货的产品, 有组装件、半成品、也有成品。

    我们制造的产品,范围包括电子终端,液晶显示器件,车载电子产品,家用电器,工业用和/或商业用仪器仪表,高端手机、电话等个人通信产品。

深圳市华乂有限公司   HOOH LTD

香港華乂有限公司  HOOH LTD., SHENZHEN

项目定制    PCBA 驱动板     塑胶模具及注塑件

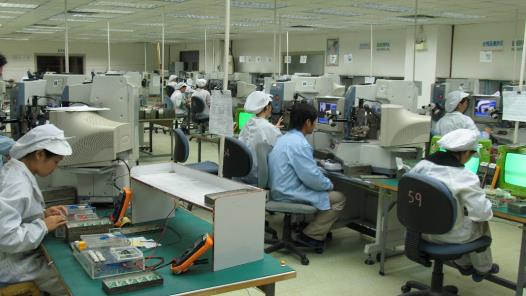

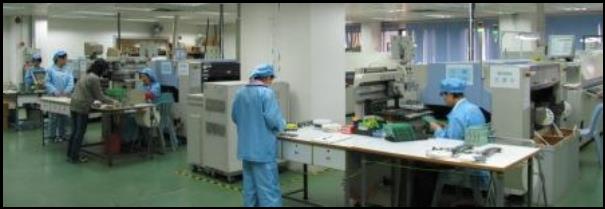

    我们的PCB’A线路板加工,包括SMT片状零件装嵌,COB绑定,电子零件插件,上锡,手工修焊,测试等等工序。

我们的PCB’A板,主要是控制板,驱动板等。

Driving Board for TFT Display Module

            HTCB-D256A可控制彩色TFT数字液晶显示屏(分辨率可以从320*240800*600),采用I/O

         连接方式,可显示256色;为提高读写速度、简化程序,显示屏中每个点影射显示缓存中的一个

         字节,显示屏中的行列号与缓存器的行列号一一对应,因此,只需输入行列号,便可直接读写

         相应点数据,不用计算点在显示缓存中的位置。可以实现单点,8点,多点重复的三种写模式。

         由于显示缓存采用512  SRAM,显示容量大,显示速度快

         适配CPU51,96,X86,8088,Z80,MSP430 ,MEGA128,ARM7,DSP ;

              HCB035-5150, the driver for 3.5” color TFT digital LCD module, is to connect to a CVBS

         signal. The reliable application are for video camera, digital frame, ad display,

         video door bell, video telephone and monitoring instrument etc..

HCB035-5150是为3.5TFT数码显示模组设计的驱动板,连接到CVBS信号源。广泛应用于视频摄录机, 数码相框, 广告显示屏,视频门铃, 视频电话及监视产品。

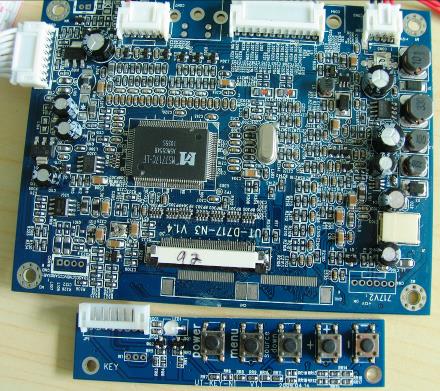

Driver board, HDB-2660-N1

1.适用产品 Applicable TFT Display Models

本驱动板适用于TFT液晶显示模组,This driver board is applicable to TFT LCD module, 40 pin, diagonal from 5 to 8, pixel 640*480; 800*480; 800*600; 型号有 The TFT LCD module number including LS080HT111, LW700AT9003, AT070TN83, AT056TN52,AT050TN2240PIN 58寸液晶显示模组驱动板。

2.产品功能描述  Functions Description

2.1 两路CVBS video signal input, two channels 视频信号输入,带with OSD button or select video input channel and RGB analog signal input by remote control 按钮或遥控选择视频输入通道及RGB模拟信号输入

2.2 电源输入Power inputDC +6 - +20V

2.3 用于车载显示,可视门铃,可视电话,监控仪器,工控仪器,上网本等设备

Applicable to display in vehicle, door bell with video, equipment for monitoring, instrument for industrial control, netbook computer, etc..
